一、 方案用途：

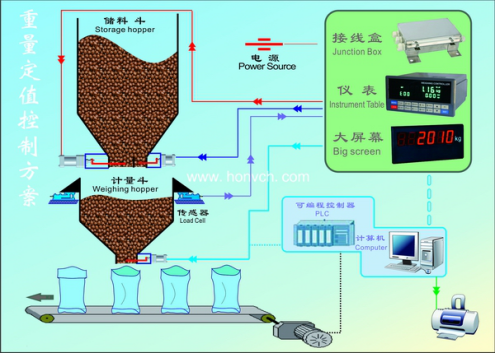

本方案描述的稱重控制系統應用于各種粉料、粒料、液體的稱重控制設備上，假如客戶有1種物料需要進行重量控制，具體邏輯類似于下圖：

儲料斗內的物料流入到計量斗內，計量上安裝了稱重模塊進行稱重，稱重控制器上顯示重量并通過485通訊接口與PLC進行通訊，PLC控制執行器進行下料、停止等操作
二、 方案概述本系統采用稱重傳感器
接線盒和稱重儀表組成，稱重傳感器安裝在計量斗上，用于稱取流入計量斗的物料重量值并傳到至稱重儀表內，稱重傳感器使用3-4支，通過接線盒將信號進行串聯，稱重儀表控制投料機構開始、停止、使用快、中、慢三種速度投料，直至達到目標值，也可通過485通訊接口跟PLC進行通訊，由PLC控制執行器進行操作。
三、 基本配置
1、 HVC-M01稱重模塊稱重模塊由稱重傳感器和附件組成，安裝在計量斗上，用于物料稱重。
2、 HVC-J5接線盒1個       接線盒用于將若干個稱重模塊的信號進行匯總，接入儀表進行處理。
3、 HVC-8605A稱重控制器HVC-8605A重量控制器用于顯示重量并可以給出信號控制執行器進行動作。
